ตู้ ATS (Automatic Transfer Switch)

ตู้ ATS (Automatic Transfer Switch) ระบบสลับไฟอัตโนมัติที่ช่วยให้ธุรกิจเดินหน้าต่อได้แม้ไฟดับ

ตู้ ATS (Automatic Transfer Switch) หรือ ตู้ควบคุมระบบสลับแหล่งจ่ายไฟอัตโนมัติ ทำหน้าที่หลักในการตัดสลับไฟระหว่าง “แหล่งจ่ายไฟหลัก” (เช่น ไฟจากการไฟฟ้า) และ “แหล่งจ่ายไฟสำรอง” (เช่น เครื่องกำเนิดไฟฟ้า หรือ โซลาร์เซลล์ระบบไฮบริด) ทันทีเมื่อเกิดเหตุไฟตกหรือไฟดับ เพื่อให้ระบบไฟฟ้าทำงานได้อย่างต่อเนื่องไม่สะดุดเมื่อเกิดเหตุผิดปกติ เช่น

• ไฟดับ
• ไฟตก
• ไฟเกิน
• แรงดันไฟฟ้าไม่อยู่ในค่าที่กำหนด

ระบบจะสั่งให้เครื่องกำเนิดไฟฟ้า (Generator) หรือแหล่งจ่ายไฟสำรองเริ่มทำงาน พร้อมสลับแหล่งจ่ายไฟมายังระบบสำรองโดยอัตโนมัติ เมื่อไฟฟ้าหลักกลับมาเป็นปกติ ATS จะสลับกลับไปใช้ไฟจากการไฟฟ้าอีกครั้งโดยไม่ต้องอาศัยผู้ปฏิบัติงาน

ตู้ ATS ทำงานอย่างไร

เมื่อไฟฟ้าหลักจากการไฟฟ้าเกิดขัดข้อง ตัวควบคุมของ ATS จะทำหน้าที่หลัก 3 ส่วนต่อเนื่องกัน ได้แก่

1. เฝ้าระวัง (Monitoring) ตรวจสอบแรงดันไฟฟ้าจากสายไฟหลักตลอดเวลา ว่าไฟมาปกติหรือไม่
2. สั่งการ (Commanding) เมื่อพบว่าไฟตก ไฟเกิน หรือไฟดับ ระบบจะส่งสัญญาณไปยังอุปกรณ์ควบคุมเครื่องกำเนิดไฟฟ้าให้เริ่มสตาร์ททำงานทันที
3. สลับเส้นทาง (Switching) เมื่อเครื่องปั่นไฟจ่ายกระแสไฟได้เสถียรแล้ว ระบบจะสลับเส้นทางจากไฟหลักไปใช้ไฟจากเครื่องปั่นไฟแทน

และเมื่อไฟฟ้าหลักกลับมาทำงานเป็นปกติ ระบบ ATS ก็จะสลับกลับไปใช้ไฟหลักโดยอัตโนมัติเช่นกัน กระบวนการทั้งหมดนี้เกิดขึ้นภายในเวลาไม่กี่วินาที ทำให้ผลกระทบต่อระบบไฟฟ้าในอาคารมีน้อยที่สุด

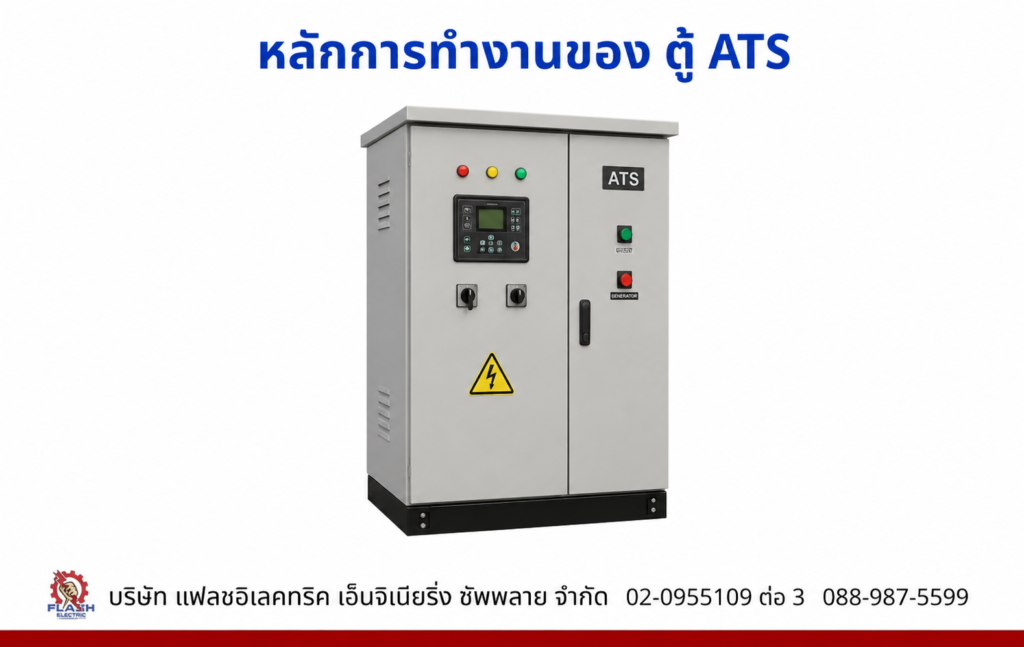

หลักการทำงานของ ตู้ ATS

หลักการทำงานของ ATS เปรียบเสมือนสมองกลที่คอยตัดสินใจว่าควรใช้พลังงานจากแหล่งใด โดยแบ่งออกเป็น 4 ขั้นตอนหลัก ดังนี้

1. ตรวจจับแรงดันไฟฟ้า (Voltage Sensing)

ตามปกติ ATS จะเชื่อมต่อกับไฟฟ้าหลักจากการไฟฟ้าเป็นอันดับแรกเสมอ โดยตัวควบคุม (Controller) จะวัดค่าแรงดันไฟฟ้า (Voltage) และความถี่ (Frequency) อย่างต่อเนื่อง เมื่อพบความผิดปกติ เช่น ไฟเกิน (Over Voltage) ไฟดับบางเฟส (Phase Loss) หรือไฟตกต่ำกว่าเกณฑ์ที่ตั้งไว้ประมาณ 80–85% ของค่ามาตรฐาน ระบบจะเริ่มหน่วงเวลาเพื่อยืนยันว่าไฟฟ้าดับจริง ก่อนส่งสัญญาณไปยังขั้นตอนถัดไป การหน่วงเวลานี้ช่วยป้องกันการสลับไฟโดยไม่จำเป็นจากไฟกระพริบชั่วขณะ

2. สั่งเริ่มการทำงานของแหล่งจ่ายไฟสำรอง

เมื่อ ATS ตรวจพบว่าไฟฟ้าหลักลดลงจนถึงระดับผิดปกติ ระบบจะสั่งให้เครื่องกำเนิดไฟฟ้าเริ่มสตาร์ททำงานโดยอัตโนมัติ ซึ่งเครื่องกำเนิดไฟฟ้าต้องมาพร้อมแบตเตอรี่สำหรับสตาร์ทเครื่อง ในขั้นตอนนี้ระบบจะยังไม่สลับวงจรทันที แต่จะรอจนกว่าเครื่องปั่นไฟจะจ่ายกระแสไฟและแรงดันไฟที่คงที่เสียก่อน

3. สลับแหล่งจ่ายไฟ

เมื่อเครื่องปั่นไฟพร้อมจ่ายไฟเต็มกำลังแล้ว ระบบ ATS จะทำการสลับสวิตช์ โดยตัดการเชื่อมต่อกับไฟฟ้าหลักออกก่อน เพื่อป้องกันไม่ให้กระแสไฟทั้งสองแหล่งชนกัน จากนั้นจึงเชื่อมต่อกับเครื่องปั่นไฟโดยอัตโนมัติ กระบวนการนี้ใช้เวลาเพียงไม่กี่วินาที ทำให้ระบบไฟฟ้าทำงานต่อเนื่องได้อย่างรวดเร็ว

4. สลับกลับสู่ไฟหลักเมื่อกลับสู่ภาวะปกติ

เมื่อไฟฟ้าหลักกลับมาจ่ายไฟได้เสถียรตามเกณฑ์ที่กำหนดแล้ว ATS จะสลับวงจรกลับไปใช้ไฟหลักโดยอัตโนมัติ และสั่งให้เครื่องกำเนิดไฟฟ้าหยุดทำงาน (มักมีช่วง Cool Down ก่อนดับเครื่องเพื่อยืดอายุการใช้งาน)

หมายเหตุด้านความปลอดภัย แม้ ATS จะสลับไฟได้รวดเร็ว แต่สำหรับอุปกรณ์ไฟฟ้าที่ไวต่อความผันผวนของกระแสไฟ เช่น เซิร์ฟเวอร์หรือเครื่องมือแพทย์ ควรติดตั้ง UPS ควบคู่ไปด้วย เพื่อป้องกันไฟกระชากในช่วงเสี้ยววินาทีที่ระบบกำลังสลับแหล่งจ่ายไฟ

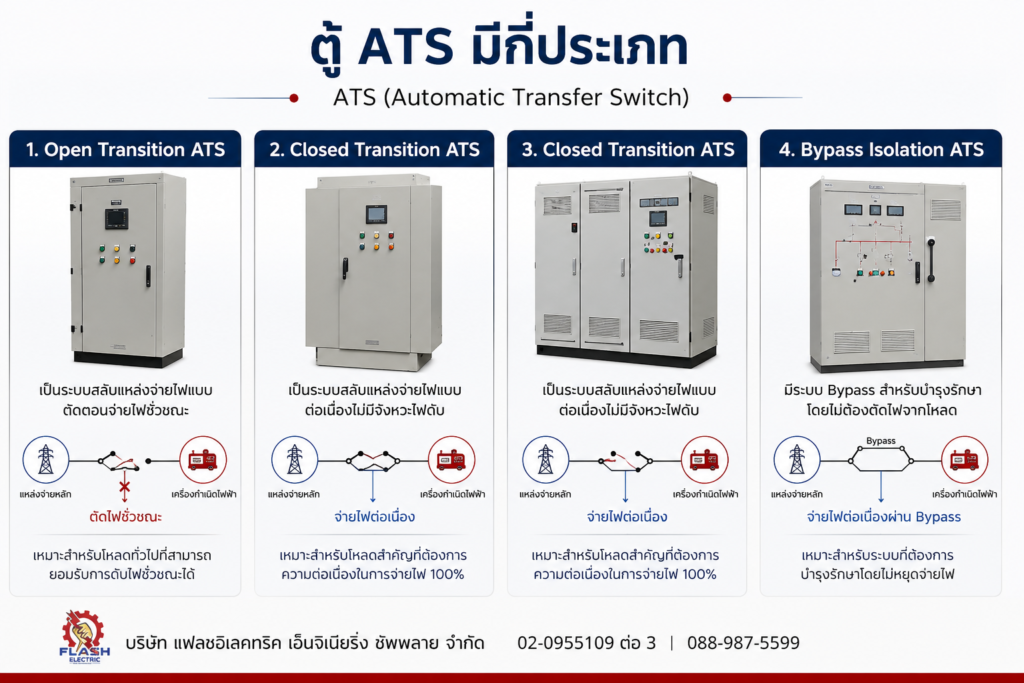

ตู้ ATS มีกี่ประเภท

ในทางปฏิบัติ ตู้ ATS สามารถแบ่งประเภทได้ตามลักษณะการสลับวงจรและการออกแบบใช้งาน ดังนี้

• Open Transition ATS สลับวงจรแบบ “Break Before Make” คือตัดไฟฟ้าหลักออกก่อน แล้วจึงต่อกับไฟฟ้าสำรอง ทำให้มีช่วงเวลาไฟดับสั้น ๆ ระหว่างการสลับ เหมาะกับงานทั่วไปที่ยอมรับไฟดับเสี้ยววินาทีได้
• Closed Transition ATS สลับวงจรแบบไม่มีช่วงไฟดับ (Make Before Break) โดยจะเชื่อมทั้งสองแหล่งพลังงานเข้าด้วยกันในช่วงเวลาสั้น ๆ ก่อนตัดแหล่งเดิมออก เหมาะกับโรงงานหรืออาคารที่ต้องการความต่อเนื่องของไฟฟ้าสูงสุด
• Delayed Transition ATS มีการหน่วงเวลาก่อนสลับวงจร เพื่อให้แน่ใจว่าโหลดไฟฟ้าตกลงสู่ศูนย์ก่อนเชื่อมต่อแหล่งใหม่ เหมาะกับมอเตอร์หรือโหลดขนาดใหญ่ที่ไวต่อกระแสไฟตกค้าง
• Bypass Isolation ATS ออกแบบให้สามารถซ่อมบำรุงหรือทดสอบตัว ATS ได้โดยไม่ต้องตัดไฟฟ้าที่จ่ายให้กับระบบ เหมาะกับสถานที่ที่ต้องการความต่อเนื่องของไฟฟ้าตลอด 24 ชั่วโมง เช่น โรงพยาบาลหรือดาต้าเซ็นเตอร์

การเลือกประเภท ATS ที่เหมาะสมขึ้นอยู่กับลักษณะโหลดไฟฟ้า ความสำคัญของระบบ และงบประมาณของแต่ละสถานที่ ควรปรึกษาวิศวกรไฟฟ้าหรือผู้เชี่ยวชาญก่อนตัดสินใจเลือกใช้งาน

ควรเลือกโรงงานผลิตตู้ ATS อย่างไร

เนื่องจากตู้ ATS เป็นอุปกรณ์ที่เกี่ยวข้องโดยตรงกับความปลอดภัยและความต่อเนื่องของระบบไฟฟ้า การเลือกโรงงานผลิตตู้ ATS จึงเป็นเรื่องที่ต้องพิจารณาอย่างรอบคอบ โดยทั่วไปควรพิจารณาปัจจัยต่อไปนี้

• มาตรฐานการผลิตและวิศวกรที่ควบคุมงาน โรงงานควรมีวิศวกรไฟฟ้าที่มีใบอนุญาตประกอบวิชาชีพ (กว.) ควบคุมการออกแบบและตรวจสอบตู้ก่อนส่งมอบ
• คุณภาพของอุปกรณ์ภายในตู้ เช่น เบรกเกอร์ คอนแทคเตอร์ และตัวควบคุม (Controller) ควรเป็นแบรนด์ที่ได้รับการยอมรับและมีอะไหล่รองรับในระยะยาว
• ประสบการณ์และผลงานที่ผ่านมา โรงงานที่เคยผลิตตู้ ATS ให้กับโรงงานอุตสาหกรรม อาคารสูง หรือโรงพยาบาลมาก่อน มักมีความเข้าใจในหน้างานจริงมากกว่า
• บริการหลังการขาย ทั้งการรับประกัน การซ่อมบำรุง และการมีทีมช่างที่พร้อมเข้าหน้างานเมื่อเกิดปัญหา ถือเป็นปัจจัยสำคัญไม่แพ้ตัวสินค้า

การเลือกผู้ผลิตที่มีความเชี่ยวชาญเฉพาะทางด้านตู้ไฟฟ้าและระบบสลับไฟอัตโนมัติ จะช่วยให้มั่นใจได้ว่าตู้ ATS ที่ติดตั้งจะทำงานได้อย่างแม่นยำ ปลอดภัย และรองรับการใช้งานในระยะยาวได้จริง

สรุป

ตู้ ATS (Automatic Transfer Switch) เป็นอุปกรณ์สำคัญที่ช่วยให้ระบบไฟฟ้าสามารถสลับจากแหล่งจ่ายไฟหลักไปยังแหล่งจ่ายไฟสำรองได้โดยอัตโนมัติ ลดผลกระทบจากไฟดับ เพิ่มความต่อเนื่องในการดำเนินธุรกิจ และช่วยปกป้องเครื่องจักรหรืออุปกรณ์สำคัญจากการหยุดทำงานโดยไม่คาดคิด

หากกำลังวางแผนติดตั้งระบบไฟฟ้าสำรอง การเลือก โรงงานผลิต ตู้ ATS ที่มีประสบการณ์ ออกแบบตามมาตรฐานวิศวกรรม ใช้อุปกรณ์คุณภาพ และมีบริการติดตั้งพร้อมดูแลหลังการขาย จะช่วยให้ได้ระบบที่ปลอดภัย มีประสิทธิภาพ และรองรับการใช้งานได้ในระยะยาว ทั้งยังตอบโจทย์ผู้ประกอบการที่มองหาผู้ให้บริการในพื้นที่เพื่อความรวดเร็วในการให้บริการและการบำรุงรักษาในอนาคต หากต้องการติดตั้ง ตู้ ATS สามารถขอคำแนะนำได้ที่
บริษัท แฟลชอิเลคทริค เอ็นจิเนียริ่ง ซัพพลาย จำกัด รับผลิตตู้ควบคุมระบบไฟฟ้า ตู้ ATS (Automatic Transfer Switch) คุณภาพสูง ออกแบบให้เหมาะสมกับการใช้งานที่หลากหลาย รองรับการเปลี่ยนแหล่งจ่ายไฟอัตโนมัติได้อย่างรวดเร็วและปลอดภัย วัสดุแข็งแรง ทนทาน พร้อมบริการออกแบบ ติดตั้ง และให้คำแนะนำจากผู้เชี่ยวชาญ
