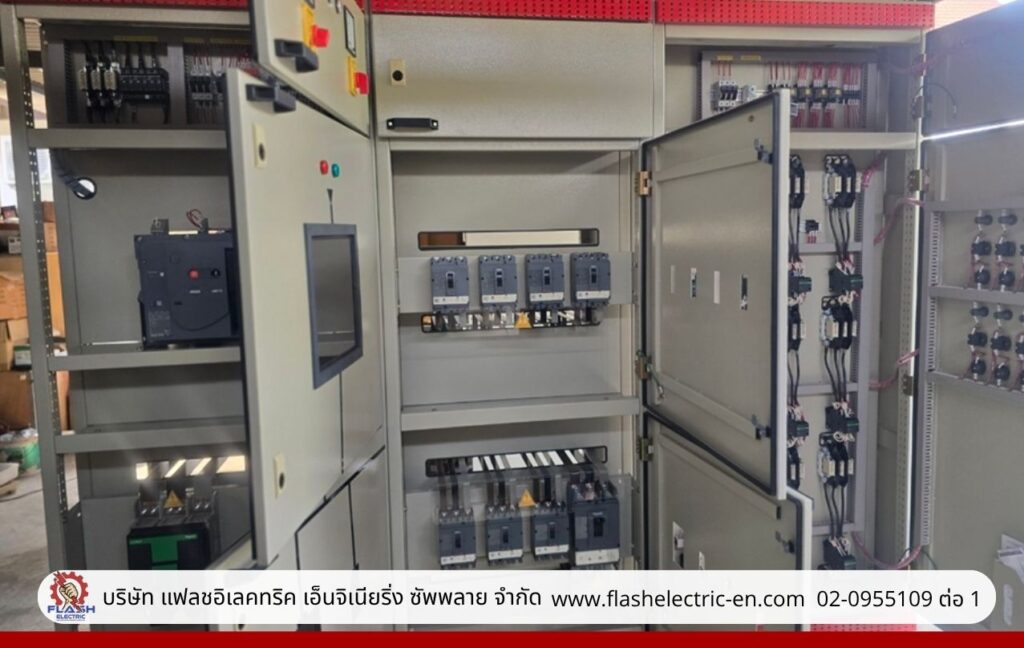

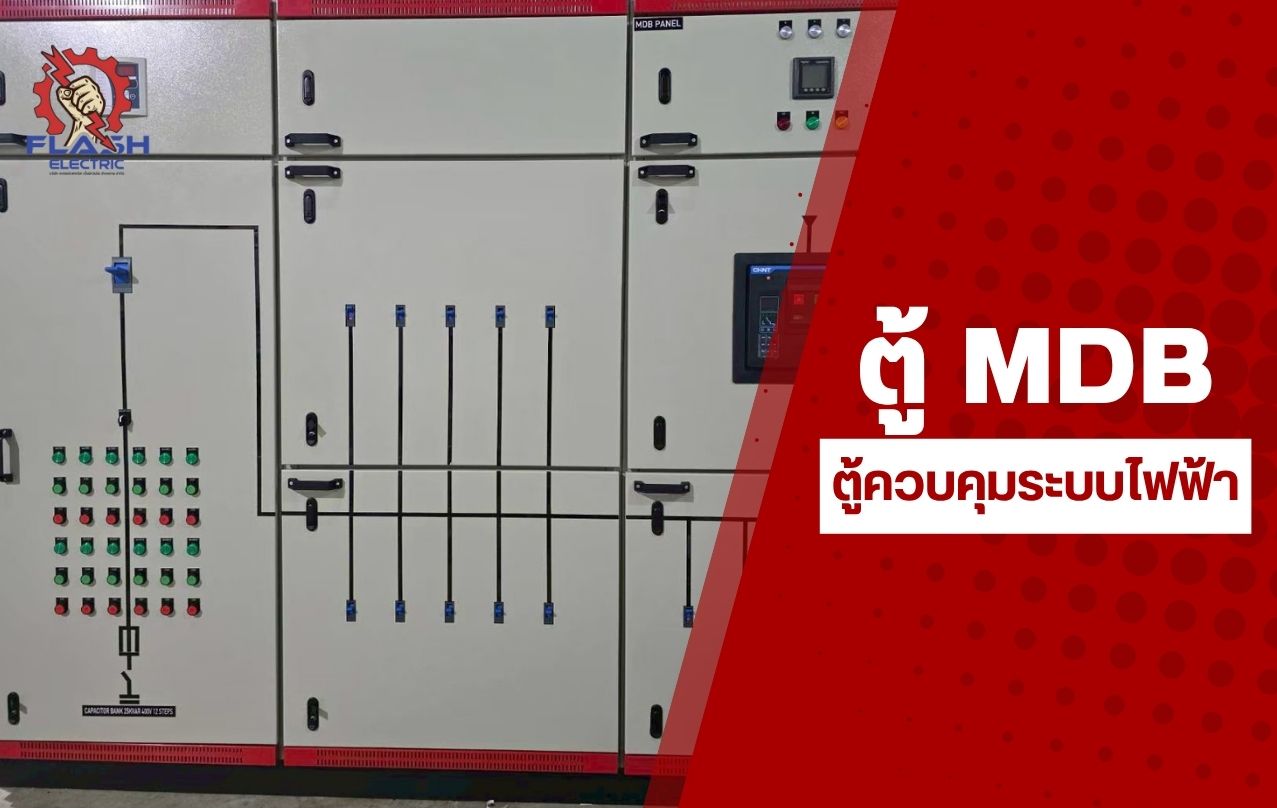

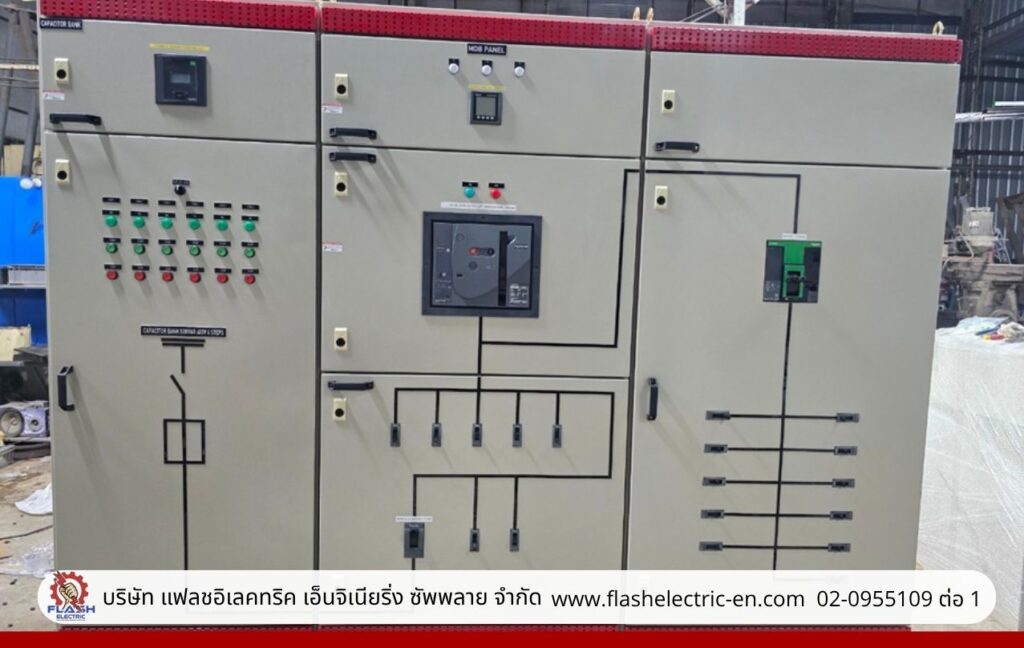

ตู้ MDB ควบคุมระบบไฟฟ้า

ตู้ MDB คืออะไร และทำไมจึงสำคัญกับทุกอาคาร

ตู้ MDB หรือ Main Distribution Board คือ แผงสวิตช์ประธานที่เป็นจุดรับไฟหลักจากการไฟฟ้าหรือหม้อแปลงแรงต่ำ เพื่อทำหน้าที่กระจายพลังงานไฟฟ้าไปยังส่วนต่าง ๆ ของอาคาร ไม่ว่าจะเป็นตู้ย่อย (DB), ระบบควบคุมเครื่องจักร, ระบบแสงสว่าง, ลิฟต์ หรือระบบปรับอากาศ

การออกแบบและติดตั้งตู้ MDB จึงต้องเป็นไปตามมาตรฐานที่เข้มงวด เช่น มาตรฐานของการไฟฟ้านครหลวง (MEA), การไฟฟ้าส่วนภูมิภาค (PEA) และมาตรฐานวิศวกรรมสากล (IEC) เพื่อรองรับการใช้งานในอาคารสำนักงาน โรงแรม โรงพยาบาล หรือโรงงานอุตสาหกรรม

หน้าที่หลักของตู้ MDB

• เป็นจุดรับไฟหลัก รับกระแสไฟฟ้าแรงดันต่ำจากหม้อแปลงไฟฟ้า
• กระจายพลังงาน ส่งจ่ายกระแสไฟไปยังโหลดหรือวงจรย่อยต่าง ๆ อย่างทั่วถึง
• ระบบป้องกัน ป้องกันความเสียหายจากไฟฟ้าลัดวงจร (Short Circuit) หรือการใช้กระแสไฟเกิน (Overload)
• ความปลอดภัย ปกป้องชีวิตและทรัพย์สินของผู้ใช้งานภายในอาคาร

4 ส่วนประกอบหลักภายในตู้ MDB

การเลือกตู้ MDB ที่มีคุณภาพ เริ่มต้นจากการทำความเข้าใจส่วนประกอบภายใน ดังนี้

ประโยชน์ของการติดตั้งตู้ MDB โดยทีมวิศวกรผู้เชี่ยวชาญ

การลงทุนกับตู้ MDB ที่ได้มาตรฐานส่งผลดีต่อธุรกิจในระยะยาว

• ความเสถียรของระบบ (System Reliability) ลดความเสี่ยงของอาการไฟดับ (Downtime) ซึ่งอาจสร้างความเสียหายต่อสายการผลิตได้มหาศาล
• ความปลอดภัยในการปฏิบัติงาน ลดโอกาสการเกิดเพลิงไหม้จากไฟฟ้าลัดวงจร
• การประหยัดพลังงาน การติดตั้ง Capacitor Bank ที่คำนวณอย่างถูกต้อง ช่วยปรับปรุงค่า Power Factor และลดค่าปรับจากการไฟฟ้าได้จริง
• รองรับการขยายตัว (Future Expansion) การเผื่อพื้นที่ (Space) ไว้ล่วงหน้า ช่วยให้การเพิ่มเครื่องจักรในอนาคตทำได้ง่ายโดยไม่ต้องรื้อระบบใหม่

หลักการออกแบบตู้ MDB ให้ได้มาตรฐานสากล

การออกแบบที่ดีไม่ใช่แค่การเลือกอุปกรณ์ให้ครบ แต่ต้องคำนึงถึงปัจจัยทางวิศวกรรมอย่างละเอียด

• Load Calculation วิเคราะห์การใช้ไฟฟ้าจริงและเผื่อการเติบโต เพื่อไม่ให้ระบบทำงานหนักเกินไป (Overload)
• Short Circuit Rating เลือกเบรกเกอร์และบัสบาร์ที่รองรับกระแสลัดวงจรสูงสุดที่อาจเกิดขึ้นได้
• Thermal Management วางระบบระบายอากาศภายในตู้ให้เหมาะสม เพื่อลดการสะสมความร้อนซึ่งส่งผลต่ออายุการใช้งานอุปกรณ์
• Protection Level เลือกระดับการป้องกัน (IP Rating) ให้สอดคล้องกับสภาพแวดล้อมที่ติดตั้ง

FAQ

1.ตู้ MDB กับตู้ DB ต่างกันอย่างไร?

หลายคนอาจสับสนระหว่างตู้ MDB กับตู้ DB (Distribution Board)

• ตู้ MDB = ตู้เมนหลัก รับไฟจากหม้อแปลง
• ตู้ DB = ตู้ย่อย รับไฟจาก MDB และกระจายต่อไปยังวงจรย่อย

พูดง่าย ๆ คือ MDB เป็นศูนย์กลาง ส่วน DB เป็นแขนงย่อยของระบบไฟฟ้า

2. ตู้ MDB เหมาะกับสถานที่แบบใด?

เนื่องจากเป็นศูนย์กลางการจ่ายไฟหลัก ตู้ MDB จึงจำเป็นอย่างยิ่งสำหรับสถานที่ที่มีการใช้ไฟปริมาณมาก เช่น

• โรงงานอุตสาหกรรมทุกประเภท
• อาคารสำนักงานและห้างสรรพสินค้า
• โรงพยาบาลและโรงแรม
• โครงการคอนโดมิเนียมหรือที่พักอาศัยขนาดใหญ่

3. ปัญหาที่พบบ่อยจากตู้ MDB ที่ไม่ได้มาตรฐาน

การใช้ตู้ MDB ที่ออกแบบไม่เหมาะสมหรือผลิตโดยผู้ไม่มีความเชี่ยวชาญ อาจก่อให้เกิดปัญหา เช่น

• ไฟตกเมื่อใช้งานพร้อมกันหลายโหลด
• เบรกเกอร์ตัดบ่อยผิดปกติ
• ความร้อนสูงภายในตู้
• อันตรายจากไฟฟ้าลัดวงจร

ในกรณีโรงงานอุตสาหกรรม ความเสียหายจากระบบไฟฟ้าเพียงครั้งเดียว อาจทำให้เครื่องจักรหยุดผลิต สูญเสียรายได้จำนวนมาก ดังนั้นการลงทุนกับตู้ MDB ที่มีคุณภาพจึงเป็นการลดความเสี่ยงในระยะยาว

4.ควรตรวจเช็กตู้ MDB บ่อยแค่ไหน

โดยทั่วไปควรตรวจเช็กตู้ MDB อย่างน้อย ปีละ 1 ครั้ง และหากเป็นโรงงานอุตสาหกรรมหรืออาคารที่มีโหลดสูง ควรตรวจทุก 6 เดือน เพื่อป้องกันความเสี่ยงจากความร้อนสะสม จุดต่อสายหลวม และความเสียหายของอุปกรณ์ป้องกันไฟฟ้า

สรุป

ตู้ MDB ควบคุมระบบไฟฟ้า ไม่ได้เป็นเพียงอุปกรณ์ไฟฟ้าชิ้นหนึ่ง แต่คือพื้นฐานของความปลอดภัยและความมั่นคงของพลังงานภายในอาคาร การเลือกผู้ผลิตและติดตั้งที่มีทีมวิศวกรควบคุมงาน มีผลงานอ้างอิง และมีบริการหลังการขายที่ครบวงจร บริษัท แฟลชอิเลคทริค เอ็นจิเนียริ่ง ซัพพลาย จำกัด ให้บริการทางด้านออกแบบงานระบบไฟฟ้าผลิตตู้ควบคุมระบบไฟฟ้า ผลิตตู้ควบคุมมอเตอร์/PLC ระบบไฟฟ้าบิตคอยน์ บริการติดตั้งงานระบบไฟฟ้า และ จำหน่ายอุปกรณ์ไฟฟ้าในโรงงาน โดยมีทีมงานที่มีความรู้ความสามารถ มากประสบการณ์ ให้ลูกค้ามั่นใจได้ว่า ลูกค้าจะได้รับบริการที่ดีที่สุด และตรงต่อความต้องการของลูกค้ามากที่สุด
